콜리오리 질량유량계 (Coriolis Mass Flow Meter)
제품개요
MCMF100 시리즈 질량유량계는 코리오리스 힘 ( Coriolis Force )의 원리에 의하여 설계되어 졌다.
그것은 정유산업, 석유화학산업, 의료.의약산업, 펄프제지산업, 식품음료산업 및 에너지 산업과 같은 매우 많은 산업에서 프로세스 검출 및 과금이송 ( Custody-Transfer ) 및 회계 결제 단위로 광범위하게 사용되어지고 있다.
매우 정교하고 진보된 유량 측정 계기로서 측정의 순환의 용도로 인식되어 왔고 국내 및 해외의 수많은 고객으로부터 인정을 받아왔다.
측정원리
MCMF100 시리즈 질량유량계는 코리오리스 힘 ( Coriolis Force )의 원리에 의하여 설계되어 졌다.
측정 센서 튜브에 설치된 마그네트 와 코일은 두 개의 평행 병렬 측정 튜브에 고정된 주파수로 진동을 가하여 준다.
일단 거기에 튜브를 통하여 유체가 흘러 통과하면 , 코리오리스 힘은 두 개의 튜브의 진동에 대하여 편향(위상이동)을 주기 위하여 증가되고 진동의 편향 (비틀림)은 흐르는 유체의 질량 유량에 대하여 직접적으로 비례적이다.
측정 튜브의 진동 주파수는 측정 튜브와 내부 유체의 질량에 의하여 결정되어지게 된다.
유체의 밀도가 변화할때 측정 튜브의 진동 주파수도 또한 변화되고, 이러한 결과로서 유체의 밀도가 측정되어질 수 있다.
파이프라인 내부에 내장된 온도 트랜듀서는 조정작용으로 동시에 유체의 온도를 측정할 수 있다.
특징
3-1. 디지털 통신
전통적인 아날로그 회로 및 아날로그 전송기와 비교하여 볼때 디지털회로와 디지털 전송기는 다음과 같은 현저한 잇점이 있다.
- DSP 칩은 MCMF100시리즈의 디지털 트랜스미터의 핵심이다. 우리가 알고 있듯이 디지털 신호 처리 기술은 유량계의 정확도 및 부하조정비 ( Turndown Ratio )영역을 상당히 증가시켜 주게 된다.
- 디지털 트랜스미터의 샘플링 비율은 전통적인 아날로그 제품보다 매우 높아서 유량에 대하여 짧은 응답시간, 유량변화에 대하여 신속한 반응, 소량 탱크의 로딩-언로딩 시스템에 높은 효율 및 더욱 나은 정확도를 제공하여 준다.
- 디지털 신호처리 기술은 유량 신호를 필터링 및 외향을 만들어 낼 수 있다. 잘 설계된 디지털 필터는 산업용 주파수 전기자기장 , 우주 공간 전기자기장 및 질량유량계에 대한 잡음 역효과를 제거하여 주며, 질량 유량계에 대하여 괄목할 만한 향상된 안정성 및 신뢰성을 주게 된다.
3-2 질량유량계 특징
전통적인 유량 측정방법과 비교하여 보면 MCMF100은 다음과 같은 분명한 잇점이 있다.
- 어떠한 파라메터의 변경이 없이 파이프라인의 질량유량비를 직접적으로 측정이 가능하며, 이것은 내부 매체 연결상의 측정 오류를 피할 수 있다.
- 일반적인 점도의 안정된 균일한 유량, 고점도 유체, 비-뉴톤형 유체, 고형물을 포함한 슬러리 , 가스가 포함된 리퀴드 와 같이 측정되어지는 유체는 매우 광범위하다.
- 질량 유량 측정 이외에도 밀도 및 온도 및 점도 조차도 또한 끄집어 낼수 있고 출력을 줄 수 있다.
특장점 및 적용
- 높은정밀도 : ± 0.1%, 재현성 : ± 0.05%

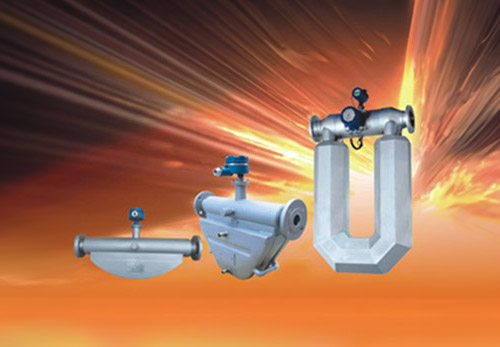

- 센서 형태 : U, Triangle, Microbend 튜브
- 접액부 재질 : 316SST, Hastelloy-C, Tantalum 등
- 유체 밀도 측정 범위 : 0.2~3.0 g/Cm²
- 높은 온도범위 : 300 °C , 압력범위 최대 6.4 MPa
- 질량유량, 체적유량, 밀도, 온도 출력
- 내진동 ( Anti-vibration ) 설계에 의한 유량측정의 안정성
- 폭넓은 부하조정비 ( Turndown Ration ) 100 : 1
- 다양한 액체, 슬러리 및 혼합액체 ( 고형물포함 )등 모든 액체 측정가능함
- 출력형태 4~20 mA, 10 KHz, RS485, Modbus RTU
- 스마트형으로 파라메터 세팅 및 현장 프로그래밍 가능
- 다양한 프로세스 규격 DN8 ~ DN300 , 플렌지 DIN, ANSI, JIS, BSP
- 유량계 전-후 직관부 ( Straight Pipe-Run ) 이 필요없음
- 간단한 센서 구조 설계로 내부 세정 및 유지보수가 용이하여 공장 Down-Time의 감소
- 전원공급장치 24 VDC, 220 VAC
1-1 센서 사양
| 사이즈 DN ( mm ) | 8 ~ 300 | |
|---|---|---|
| 설계구조 | 일체형 ( -50 ~ + 125 °C ) | |
| 분리형 표준온도 ( -50 ~ + 200 °C ) | ||
| 분리형 고온 ( -50 ~ + 300 °C ) | ||
| 분리형 저온 ( -150 ~ + 125 °C ) | ||
| 센서형태 | U-시리즈 , 마이크로벤드 시리즈, Triangle 시리즈 | |
| 트랜스미터 | 디지털형 | 일반형 |
| 방폭 | 일반형 | 방폭형 |
| 전원공급장치 | 24 VDC | 220 VAC |
| 출력 인터페이스 통신 | RS485 | |
| 규정압력 ( MPa ) | 1.6 2.5 4.0 6.3 ( 특정규격 25 MPa 가능 ) | |
| 출력 신호 | 펄스 출력 , 4-20 mA | |
| 정확도 | ±0.1% ±0.2% ±0.5% | |
| 하이지안 ( Hygeian )형 | 주문자 요청 옵션 | |
| 프로세스 연결구 | GB/T 9115-2010 주문자 요청 옵션 | |
1-2 리퀴드 유량 범위
| U-Series Sensor with Digital Transmitter | |||||
|---|---|---|---|---|---|
| DN (mm) |
Max Flow Range (Kg/h) |
Nominal Flow Range (Kg/h) for 0.1% Accuracy |
Nominal Flow Range (Kg/h) for 0.2% Accuracy |
Nominal Flow Range (Kg/h) for 0.5% Accuracy |
Stability of Zero (kg/h) |
| 15 | 30~3000 | 150~3000 | 100~3000 | 80~3000 | 0.12 |
| 25 | 80~8000 | 400~8000 | 300~8000 | 280~8000 | 0.32 |
| 40 | 320~32000 | 2000~32000 | 1500~32000 | 1300~32000 | 1.2 |
| 50 | 500~50000 | 3500~50000 | 2500~50000 | 2000~50000 | 2 |
| 80 | 1400~140000 | 6000~140000 | 5500~140000 | 5000~140000 | 6 |
| 100A | 2000~200000 | 15000~200000 | 12000~200000 | 10000~200000 | 8 |
| 100B | 2000~180000 | 18000~180000 | 14000~180000 | 12000~180000 | 10 |
| 150A | 5000~500000 | 35000~500000 | 30000~500000 | 25000~500000 | 20 |
| 150B | 5000~480000 | 42000~480000 | 32000~480000 | 28000~480000 | 24 |
| 200 | 10000~1000000 | 100000~1000000 | 70000~1000000 | 50000~1000000 | 40 |
| 250 | 15000~1500000 | 100000~1500000 | 75000~1500000 | 70000~1500000 | 60 |
| 300 | 25000~2500000 | 170000~2500000 | 125000~2500000 | 120000~2500000 | 100 |
