제품명

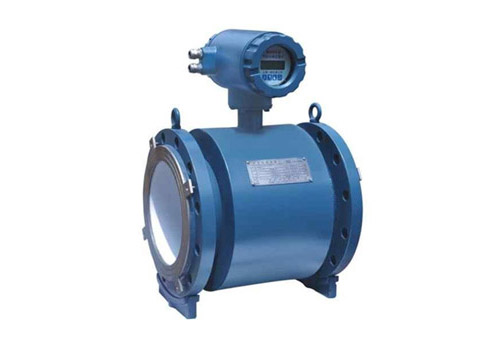

전자기유량계 (Electromagnetic Flow Meter)

모델명

MEFM100

MEFM100 시리즈 지능형 전자 유량계는 패러데이의 전자유도 법칙의 원리에 기초하여 유량을 측정한다.

전도성이 있는 유체가 자장속으로 흘러가면 마그네틱 유속은 절개되어진다. 도체에서 유기된 전자기의 힘 (E)은 아래와 같이 발생한다.

유량을 측정할때, 전도성 유체의 흐름은 자장을 통하여 수직상의 유속이며, 유기된 전압은 평균유속에 직접적으로 비례적이다.

유도되는 전압 신호는 리퀴드와 즉각적으로 접촉되는 두 개 또는 그 이상의 전극에서 측정되어 지고 케이블을 통하여 변환기로 전송되어지고 , 그다음에 LCD에 의한 표시 또는 4~20 mA, 0~1 KHz 로의 변환 이전에 지능화가 이루어 진다.

E = k*B*D* V , 여기에서

k : 측정기기 상수 B: 자장 유도 밀도 V: 측정된 파이프 단면적 내부에서의 평균 유속 D: 측정된 파이프의 내경

← 좌우로 스크롤하여 내용을 확인하세요 →

사이즈 (mm)	유량범위 ( m³/h )		사이즈 (mm)	유량범위 ( m³/h )
	유속 범위	유속 범위		유속 범위	유속 범위
	0.3 ~ 1.0 m/s	1.0 ~ 10 m/s		0.3 ~ 1.0 m/s	1.0 ~ 10 m/s
15	0.19~0.64	0.64~6.4	400	136~452	452~4520
20	0.34~1.34	1.13~11.3	450	172~572	572~5720
25	0.53~1.77	1.77~17.7	500	212~707	707~7070
32	0.87~2.89	2.89~28.9	600	306~1020	1020~10200
40	1.35~4.50	4.50~45.0	700	416~1385	1385~13850
50	2.13~7.10	7.10~71.0	800	543~1810	1810~18100
65	3.57~11.9	11.9~119	900	687~2290	2290~22900
80	5.43~18.1	18.1~181	1000	849~2830	2830~28300
100	8.49~28.3	28.3~283	1200	1221~4070	4070~40700
125	13.3~44.2	44.2~442	1400	1662~5540	5540~55400
150	19.1~63.6	63.6~636	1600	2172~7240	7240~72400
200	33.9~113	113~1130	1800	2748~9160	9160~91600
250	53.1~177	177~1770	2000	3393~11310	11310~113100
300	76.2~254	254~2540	2200	4100~13680	13680~136800
350	104~346	346~3460	2400	4480~16280	16280~162800
