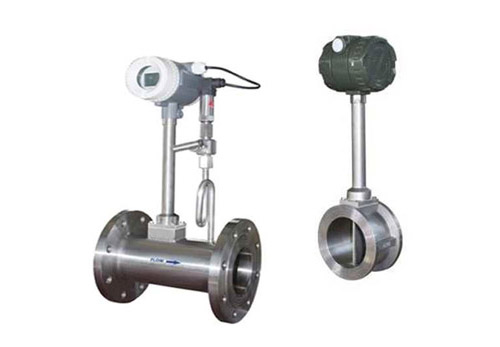

볼텍스유량계 (Vortex Flow Meter)
제품개요
MVFM100 시리즈 지능형 볼텍스 유량계는 카르만 볼텍스 원리 및 최신 디지털 전송기 ( DSP 기술 )에 일치하여 제조 되었다.
볼텍스 유량계는 본래의 신호 검출이 유량꼐 몸체에 봉합되어 있고 측정되어지는 유체에 접족이 없으며, 라이닝 재질 및 구동부가 없기 때문에 리퀴드, 가스 및 스팀 유량 측정에 있어 광범위하게 사용되어지며, 유량계는 현장에서의 유지보수가 필요 없으며 오일, 석유화학, 정수처리, 폐수처리장, 야금, 의약품, 철강, 펄프제지, 유리, 열전기산업등 프로세스 제어 및 측정 관리에 있어 매우 광범위하게 사용되어 진다.
측정 원리
눈금이 표시된 시험관 속으로 원통을 수직으로 집어넣고 어떠한 유체가 흐르도록 하면, 그곳에 두개의 측면에 회전하는 소용돌이인 일정한 볼텍스들이 형성되는데 이것들을 카르만 볼텍스 스트리트라고 불리워 진다.
카르만 볼텍스 스트리트의 출력 주파수는 유체의 유속 및 원통의 외경에 관계하게 되며, 이것은 아래의 공식에 의하여 설명되어진다.
하나의 카르만 볼텍스 스트리트의 출력은 유체의 유속 v에 직접적으로 비례적이다.
이것은 카르만 볼텍스 스트리트의 출력의 측정된 출력 주파수의 사용에 의하여 순간적인 유량비의 측정 작용을 하게 된다. 스트로하 넘버 ( Strohar number )는 볼텍스 스트리트 유량계에 대한 상관계수의 본질이다.
측정곡선의 단면선 안에서 St 0.17이고 출력 주파수는 유량의 유속에 대하여 직접적으로 비례한다. 그래서 유속 v는 측정된 주파수 f 의 사용에 의하여 추론되어 질 수 있다.
MVFM100 시리즈 볼텍스 스트리트 유량 변환기는 볼텍스에 의하여 센서 소자에서 교번적으로 작용하는 신호 스트레스를 측정하기 위하여 센서 ( 프로브) 내부에 있는 압전 소자를 사용하여 출력 주파수를 검출한다.
f: 카르만 스트리트의 출력 주파수
St : 상관계수 ( 스트로하 넘버로 불리어짐 ),
v = 유속
d: 외경
특장점 및 적용
- 측정유체 : 리퀴드, 가스, 스팀
- 사이즈 : DN15~DN300 ( Integral Type Flange / Wafer ), DN200~DN1500 ( Insertion Type )
- 정확도 : ± 1.0%, ± 1.5%
- 사용온도 : 최대 350 ℃
- 전원공급기 : 24 VDC, Battery
- 출력신호 : 4~20mA / Pulse / HART or ModBus 485 (Option)
- 소비전력 : ≤ 5 Watts
- 프로세스연결구 : Flange , Wafer
- 재질 : Stainless Steel 304, 316
기술적 사양
- 컴팩트한 설계, 구동부 없음, 장기간 운전 , 장기간 안정도
- 주변 환경 온도 : 센서 ( 분리형 ) : -20°C~ +70°C
- 동일센서에 의한 리퀴드, 가스, 스팀 측정
- 허용 레이놀드 넘버에서 온도, 압력, 및 점도의 변화에 의한 영향으로부터 유량계의
- 상관계수는 영항 없음
- 레이놀드 넘버 : 2 x 10^4 ~ 7 x 10^6 ( 사이즈 DN25 ~ DN100 )
- 4 x 10^4 ~ 7 x 10^6 ( 사이즈 DN150 ~ DN300 )
- 디스플레이 : 순간 유량 및 적산
- 동작 압력 : 1.6 ~ 32 Mpa
- 동작 온도 : 0 °C ~ + 150 °C ( 일체형 ) +100 °C ~ + 300 °C ( 고온형 )
- 주변환경 온도 : -25 °C ~ +60 °C
- 전원공급기 : 24 VDC, 220 VAC 60 Hz
- 대기 압력 : 86 ~ 106 Kpa , 상대습도 : 5% ~ 95% RH
- 측정가능 유체 : 리퀴드 , 가스, 스팀
- 정확도 : ± 1.0 % ( 리퀴드 ), ± 1.0 % ( 가스), ±1.5% (스팀)
- 출력 : 4~20 mA ( 2-선식 ) 또는 표준 펄스 ( 3-선식 ), 디지털 통신 Modbus RTU
- 방폭등급 : Ex d IIB T4
- 엔지니어링 단위 표시 : L/min, m³ /h, kg/h
유량범위
| Meter Size (mm) |
Inline type (Flange/Wafer) | Insertion Type | ||
|---|---|---|---|---|
| Liquid Measuring Range (m3/h) |
Gas Measuring Range (m3/h) |
Liquid Measuring Range (m3/h) |
Liquid Measuring Gas(m3/h) |
|
| DN15 | 1~8 | 2~20 | ||
| DN20 | 1.2~12 | 6~40 | ||
| DN25 | 1.6~16 | 8~55 | ||
| DN32 | 2~20 | 12~120 | ||
| DN40 | 2~30 | 20~200 | ||
| DN50 | 3~50 | 30~300 | ||
| DN65 | 18~180 | 50~500 | ||
| DN80 | 15~150 | 70~700 | ||
| DN100 | 20~200 | 100~1000 | ||
| DN125 | 36~360 | 150~1500 | ||
| DN150 | 50~500 | 200~2000 | ||
| DN200 | 100~1000 | 400~4000 | 70~700 | 600~6000 |
| DN250 | 150~1500 | 600~6000 | 110~1100 | 1060~106000 |
| DN300 | 200~2000 | 1000~10000 | 180~1800 | 1500~15000 |
| DN350 | 300~3000 | 1500~15000 | 210~2100 | 2000~20000 |
| DN400 | 350~3500 | 1800~18000 | 180~2700 | 2700~27000 |
| DN450 | 230~2300 | 3300~33000 | ||
| DN500 | 280~4200 | 4240~42400 | ||
| DN600 | 410~6100 | 6100~61000 | ||
| DN700 | 580~7300 | 7800~78000 | ||
| DN800 | 720~10800 | 10850~108500 | ||
| DN900 | 970~12000 | 13000~130000 | ||
| DN1000 | 1130~16900 | 17000~170000 | ||
| DN1100 | 1450~18000 | 19000~190000 | ||
| DN1200 | 1630~24400 | 24400~244000 | ||
| DN1300 | 2020~25300 | 27000~270000 | ||
