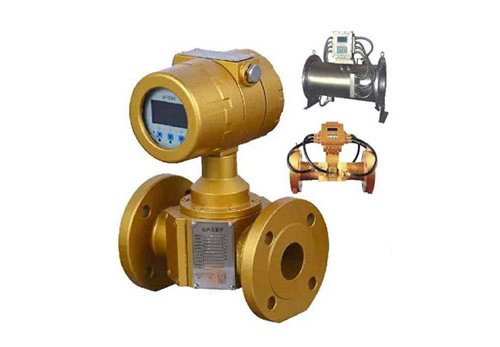

MUFM100 시리즈는 모스텍의 핵심 기술 프로그램에 의하여 고안되어졌으며 고품질개발 지향적으로 생산되어졌다.

이러한 유일무이한 진보된 다중화 초음파 감지기술은 산업 프로세스 분야에서 가스의 측정에 있어 매우 높은 정확도와 우수한 재현성을 제공하여 준다.

이러한 가스 측정용 초음파 유량계는 지하 공기저장소, 발전소, 석유화학산업, 알루미늄 용융산업등과 같은 대부분의 건조 가스측정 분야에 있어 가스의 공급, 전송, 분배등에 대하여 광범위하게 적용되어질 수 있다.

천연가스, 복합가스, 단일가스 , 공기, 연료가스, 유독성가스, 부식성가스 및 초순수 가스등을 포함하는 광범위한 범위에서 MUFM100에 의하여 측정 되어질 수 있다.

초음파 가스 유량계는 배관내 상류측 및 하류측에 이동 시간을 측정하기 위한 가스의 평균 이동 유속을 계산하기 위한 음향 전송시간의 이론에 근거를 두고 있다. 여기에서 종축에 대한 각도에 의하여 조립된 양방향의 한쌍의 트랜듀서에 의하여 초음파 파형에 발생된다.

(1) 계산되는 유량의 벨록시티 :

(2) 음향의 벨록시티 :

(3) 체적 유량 :

여기에서 v : 가스 유속 m/s

C: 음향 유속 m/s

D: 파이프 내경 (m)

Q : 이동 유체의 체적 유량 m³/h D: 파이프 내경 (m)

θ : 유량에 대한 경로의 각도 (°)

t1, t2 : 상류측 및 하류측의 전송시간 (s)

T1, T2 : 회로, 케이블 및 트랜듀서에 의한 상류측 과 하류측의 음향 지연 시간 (s)
