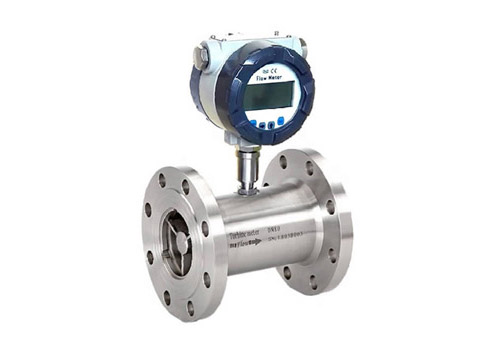

터빈유량계 (Turbine Flow Meter)
제품 개요
MTFM100 시리즈 유량계는 튜브내의 리퀴드의 유량을 측정하기 위한 하나의 매우 정밀한 유량계이다. 이 유량계는 특허등록된 유량계이다. 해외의 최신 진보된 기술의 혁신과 개량에 근거하여 우리의 회사에서 기술진에 의하여 연구조사되고 개발된 제품이다.
이 제품은 높은 정밀도, 소형 경량급 사이즈, 폭넓은 유량 범위, 강력한 비협착, 모래끼임방지, 고온, 내저항성, 내부식성, 저전력 소비, 현장 액정 디스플레이 장거리 전송등의 특장점을 가지도 있다.
이 유량계는 석유화학, 화학산업, 야금산업, 경산업, 특별히 기름 관련 산업에 수분기름의 측정 및 저점도 폐수, 유제 완성품, 식용유의 측정 광범위한 어플리케이션에 사용되어지고 있다.
유량계는 유량계 몸체, 코어, 센서 및 메터헤드와 같은 4개의 부분으로 구성되어 있다.
코어는 유량계 몸체에서 쉽게 분리되어질 수 있고, 이것은 주기적인 유지보수에 있어 사용자에게 매우 편의성을 제공한다.
유량계의 진보된 첨단의 기술과 특별한 설계로 적용된 유량계는 매운 높은 안정도 및 방해요소에 대하여 원활한 측정을 높여 준다. 방폭등급 EX d IIB T4에 의하여 폭발성있는 환경에 적용이 가능하다. 현장 디스플레이에 대하여 이 유량계는 내부의 리튬 전지로 변경이 가능하며 적어도 3년간은 연속적으로 동작이 가능하다.
측정 원리
리퀴드가 유량계를 통하여 흐를때 , 유체는 치차 (임펠러)를 밀어서 돌게한다. 어떠한 유량 범위내에서 회전 속도는 유량의 체적에 대하여 직접적으로 비례한다.
치차의 마그테틱 스테인레스 슬라이스는 센서의 루프에 접근하게 되고 루프의 자성화 총량의 변회를 통하여 순간적인 체적에 의한 직접적으로 비례적인 임펄스의 발생 결과를 얻기위해 치차( 임펠러)은 센서의 루프에 접근하게 되고 루프의 저항을 변화 시킨다.
이 신호는 나중에 분석되어지고 증폭되어 순시치 유량과 적산된 유량을 분리하여 디스플레이하여 준다.
특장점 및 적용
- 높은 정확도 : ± 0.5% ( 기름 ) , ± 1.0% ( 물 )
- 가격대비 성능 우수제품, 고 품질 성능
- 광범위한 적용 : 리퀴드, 기름, 물
- 장기간 수명, 넓은 부하조정비
- 높은 동작온도 : 최대 +300 °C
- 주변 환경 온도 : -20 °C ~+55 °C , 주변 환경 습도 : 5%~95%
- 방폭 등급 : Ex d IIB T4
- 다중 출력 : 4~20 mA, Pulse, Modbus RS485 RTU
- 메뉴-드라이븐 방식 프로그래밍 소프트웨어 내장
- 작동 압력 : 1.6 ~ 42 MPa
- 현장 지시기 : 순간 유량 및 적산
- 전원공급기 : 24 VDC, 220 VAC 60 Hz
- 간단한 설치 및 용이한 유지보수, 컴팩트한 설계
- 측정 가능 유체 : 물, 폐수, 저점도 기름
기술적 사양
- 높은 정확도, 넓은 부하조정 비율
- 높은 사용온도 및 부식. 부패 방지
- 유체내부 불순물에 대한 면역기능
- 상호 교환 가능 용이
- 액정 디스플레이에 의한 순간 유량 및 적산 유량, 장거리 신호 전송
- 측정 유체 : 물, 폐수, 저-점도 기름등
- 주변 환경 온도 : -20°C~+55°C
- 상대 습도 범위 : ≤85%
- 대기 압력 범위 : 86KPa-106KPa
- 유체 온도 : -40°C~+80°C, -0°C~+150°C, -0°C~+300°C
- 동작 압력 : 1.6, 2.5, 4.0, 6.3, 16, 25, 32, 42(Mpa)
- 압력 손실 : For DN8~DN50 <0.01MPa , for DN80 ~ DN300 --- < 0.03 MPa
- 방폭지역 사용 등급 : Exd II BT4
- 출력 신호 : Pulse, 4~20mA Current or RS485
유량 범위, 정확도 ( 물 . 기름 )
| 규격 (mm) | 규정 유량 ( m³/h ) | ||||
|---|---|---|---|---|---|
| 0.5% Oil | 1% Oil | 1% Water | 1.5% Water | 2.5% Water | |
| 8 | 0.15~0.7 | 0.1~0.8 | 0.15 | 0.1~0.8 | 0.08~0.8 |
| 15 | 0.2~1 | 0.15~1.2 | 0.2~1 | 0.15~1.2 | 0.12~1.5 |
| 20 | 0.3~1.5 | 0.3~3 | 0.3~1.5 | 0.3~3 | 0.2~4 |
| 25 | 1~5 | 0.6~6 | 1~5 | 0.6~6 | 0.5~7 |
| 40 | 3~15 | 2~15 | 3~15 | 2~15 | 1.5~15 |
| 50 | 4~20 | 2.5~25 | 4~20 | 2.5~25 | 2~25 |
| 80 | 10~80 | 10~100 | 6~100 | ||
| 100 | 30~200 | 20~200 | 18~250 | ||
| 150 | 50~300 | 40~400 | 30~400 | ||
| 200 | 100~500 | 60~600 | 70~700 | ||
| 250 | 200~1000 | 150~1500 | 12-~1500 | ||
| 300 | 300~1500 | 250~2000 | 150~2000 | ||
