열식 질량 유량계 (Thermal Mass Flow Meter)
제품설명

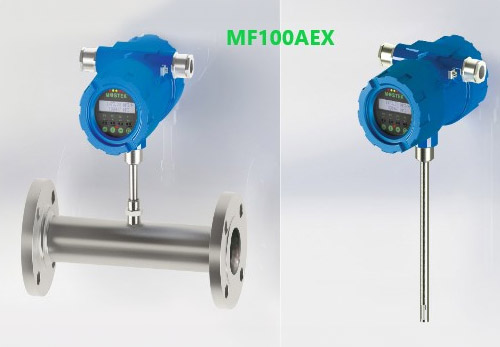

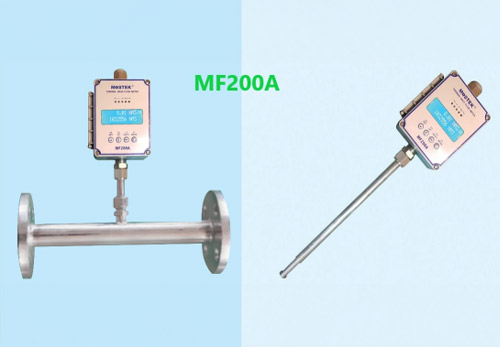

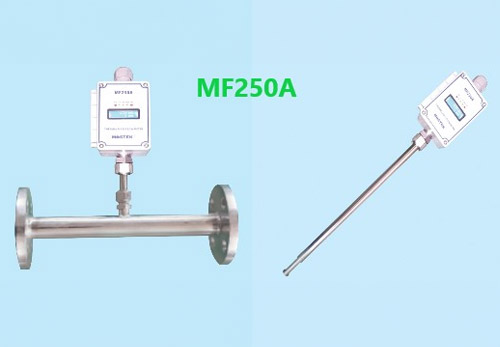

모델 MF 시리즈는 상온차 ( Constant Temperature Differential ) 기술을 이용한 배관 직결형 산업용 질량 유량계는 매우 견고하게 설계된 내후형 유량계로서 모든 산업에 있어서 프로세스에서의 공기 및 개스의 유량을 측정합니다.
온도 및 압력에 대한 보상이 요구되지 않기 때문에 배관 직결형 산업용 질량유량계는 설치비용이 절감되고 시스템의 정확도가 광범위하게 증가됩니다. 메터는 용이하게 설치 및 최소 가동 중단시간으로 쉽게 교체되며 우수한 장시간 프로세스 재생성 및 용이한 유지 보수성을 제공합니다.
배관 직결형 산업용 질량유량계는 플랜지 또는 NPT핏팅에 의하여 접속이 가능하며 최소 1/4 인치 배관에서 부터 8 인치 배관에 연결할 수 있으며 삽입형 산업용 질량유량계는 플랜지 또는 컴프레이션 핏팅에에 의하여 접속이 가능하며 최소 2-인치 배관에서 부터 그 이상의 파이프에 삽입이 가능합니다.
질량유량계는 상온차기술 ( Constant Temperature Differential Technology – Constant dT )을 응용합니다. 센서는 두개로 구성되어 있으며 기준 RTD는 개스의 온도를 측정하고 전자부는 예열된 발열소자를 개스온도 이상으로 가열합니다. 개스 온도 와 가열된 엘레멘트 사이의 상온차( cdT)를 유지하는 것은 전자부의 역할 입니다.
질량유량이 증가함에 따라 증가된 개스 분자들은 가열된 센서로부터 더욱 많은 열을 빼앗아 갑니다. 전자부는 이러한 온도 감소를 측정하고 상온차 ( Constant Temperature Differential )를 유지하기 위하여 추가적인 전압을 인가합니다.
따라서 MF시리즈 질량유량계에 가열된 센서에 공급된 기전력의 총량은 질량유량비 ( Mass Flow Rate )에 비례적입니다.
특장점 및 적용
- 마이크로프로세서 컨트롤러 탑재
- 300:1의 넓은 부하조정(Turn-down)비율
- 높은 정확도 ±1.0% FS (±0.5.% FS 옵션)
- 재현성 ±0.15% FS
- 16 x 2 백라이트 LCD 로컬 디스플레이
- 데이터 로거 (순간유량, 적산, 추이성 그래프)
- 24 VDC/VAC, 85-265 VAC의 입력 전원공급
- 4-20 mA, 경보, 펄스, Modbus RTU, ASICII 출력
- HART, Foundation Fieldbus, Profobus PA (옵션사양)
- 터치스위치 및 PC를 이용한 현장 프로그램
- 현장 Re-Calibration 기능 (공장 교정 범위내)
- 낙뢰 보호용 서지 보호회로, EMI, RFI 간섭배제
- 저유량에서의 대류 방지용 센서 및 댐핑 기능
- 습윤성 압축공기 측정기능
성능 사양
| 유량 정확도 | ±1.0 % FS (±0.5 % FS) | 유량 재현성 | ±0.15 % Full Scale |
|---|---|---|---|
| 유량 응답속도 | 0.9 sec (1 time constant to 63% of final value) | 온도 범위 | 표준 -40 ~ 121℃ 고온 - 0 ~ 204℃ 초고온 - 0 ~ 370℃ |
| 전원 공급기 | 표준 24 VDC 옵션 85 ~ 250 VAC 50/60 Hz | 출력 및 통신 | 4-20 mA, 0-5 VDC, 경보, 펄스, Modbus RTU |
| 적용 개스 | Air, Argon, Nitrogen, Oxygen, Methane, Propane, Butane, Carbon Dioxide, Butane, Natural Gas, Digester Gas , Hydrogen, Ammonia, Mixed Gas, Others | ||
| 측정 유량 단위 | Nm3/hr,Nm3/min,Kg/day, Kg/hr, Kg/min, Kg/sec, CFM, SCFH,Lb/day,Lb/hr,Lb/min,lb/sec, NLPH, NLPM, SLPM, SMPS, NMPS, SFPM | ||
물리적 사양
| 센서 재질 | 표준사양 316 Stainless Steel 선택사양 Hastelloy-C 276 | ||
|---|---|---|---|
| 외함 | 외함 : 방폭형, 내후형 NEMA 4X, , IP66 등급 ,위험지역설치 : Ex d IIC Gb, Ex t IIIC Db ( ATEX ) | ||
| 리모트 형 | 리모트 NEMA 4X, 방폭형,내후형, J-BOX , 리모트 케이블 3 가닥 심선 쉴드케이블, 최대 150M | ||
유량 측정범위
| Pipe Size | Nm³/hr | SCFM |
|---|---|---|
| 0.25 inch | 0 - 27 | 0 – 16 |
| 0.5 inch | 0 - 82 | 0 – 48 |
| 0.75 inch | 0 - 204 | 0 – 120 |
| 1.0 inch | 0 - 326 | 0 – 192 |
| 1.25 inch | 0 - 564 | 0 – 332 |
| 1.5 inch | 0 - 760 | 0 – 450 |
| 2.0 inch | 0 - 1280 | 0 – 750 |
| 2.5 inch | 0 - 1855 | 0 – 1090 |
| 3.0 inch | 0 - 2720 | 0 – 1600 |
| 4.0 inch | 0 - 4893 | 0 – 2880 |
| 6.0 inch | 0 - 10870 | 0 – 6400 |
참고 : 기준 개스 - 공기
표준조건 Nm³/hr : 0℃, 1 atm
표준조건 SCFM : 70°F, 1 atm
개스 압력 (최대)
NPT : 500 psig (34.5 barg)
150# 플렌지 : 230 psig (16 barg)
※ 압력비는 38℃ (100°F) 기준
