전자식 디지털 스마트 소방유량계 MVSF119.....펌프성능 및 무부하 체절시험, 시험데이터 출력 가능 |
|
 |
관리자 |
|
 |
2021.05.12 |
 |
170761 |
|
 |

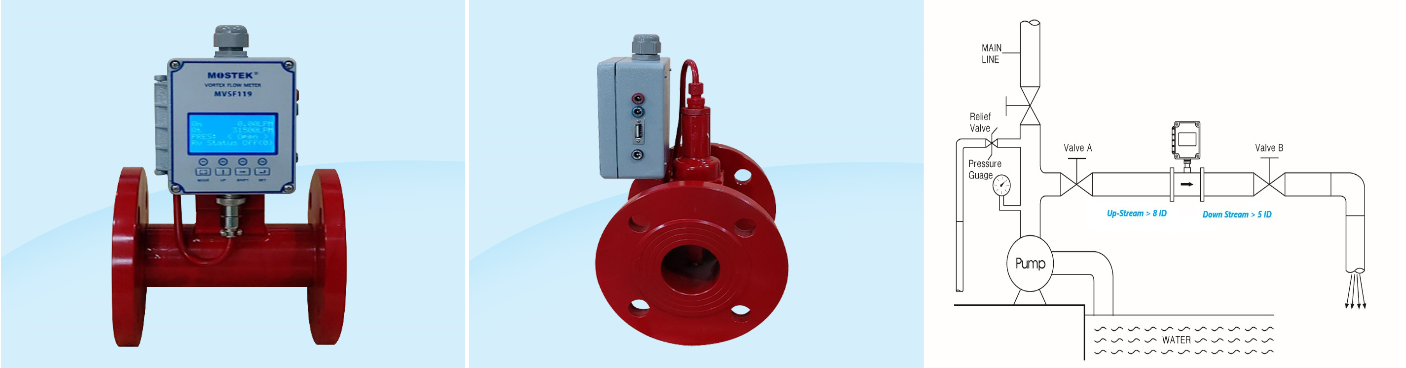

<<<<< 소방용 전자식 디지탈 볼텍스유량계 >>>>
[ 특장점 및 적용 ]
■.정확도 : ± 1.0% FS , 높은 재현성 : ± 0.25%
■.구동부 없음, 장기간 오랜 수명
■.통신출력 : Modbus 485 RTU. TCP/IP
■.실시간 데이터 자동 기록 보존 소프트웨어 내장
■.로컬디스플레이 : 유량, 압력, 릴리프밸브 On/Off 상태
■.측정 레포트 데이터 출력기능
■.동작압력 : 0~16 Kg/cm2 , 0~25 Kg/cm2
■.전자부 일체형 또는 리모트형
■.전원공급기 : 24 DC Adaptor, 220 AC, Battery (option)
1. 제품개요
MF119 디지털 볼텍스 유량계는 카르만 볼텍스 원리 및 최신 디지털 전송기 ( DSP 기술 )에 일치하여 제조 되었다.
볼텍스 유량계는 본래의 신호 검출이 유량계 몸체에 봉합되어 있고 측정되어지는 유체에 접족이 없으며, 라이닝 재질 및 구동부가 없기 때문에 리퀴드, 가스 및 스팀 유량 측정에 있어 광범위하게 사용되어지며, 유량계는 현장에서 유지 보수가 필요 없으며 소방 방재설비의 펌프성능의 시험 (체절시험, 정격토출량 시험 , 정격토출량의 150%시험)을 위하여 최적 설계 및 향상된 품질로 제조된 전자식 디지털 볼텍스 유량계이다.
2. 측정 원리
눈금이 표시된 시험관 속으로 원통을 수직으로 집어넣고 어떠한 유체가 흐르도록 하면, 그곳에 두개의 측면에 회전하는 소용돌이인 일정한 볼텍스들이 형성되는데 이것들을 카르만 볼텍스 스트리트라고 불리워 진다. 카르만 볼텍스 스트리트의 출력 주파수는 유체의 유속 및 원통의
외경에 관계하게 되며, 이것은 아래의 공식에 의하여 설명되어진다.
하나의 카르만볼텍스 스트리트의 출력은 유체의 유속 v에 직접적으로 비례적이다. 이것은 카르만볼텍스 스트리트의 출력의 측정된 출력 주파수의 사용에 의하여 순간적인 유량비의 측정
작용을 하게 된다.
스트로우홀 넘버 ( Strouhal number )는 볼텍스 스트리트 유량계에 대한 상관계수의 본질이다. 측정곡선의 단면선 안에서 St 0.17이고 출력 주파수 fV는 유량의 유속에 대하여 직접적으로 비례한다. 그러므로 유속 v는 측정된 주파수 f 의 사용에 의하여 추론되어 질 수 있다.
MF119 볼텍스 스트리트 유량 변환기는 볼텍스에 의하여 센서 소자에서 교번적으로 작용하는 신호 스트레스를 측정하기 위하여 센서 ( 프로브) 내부에 있는 압전 소자를 사용하여 출력
주파수를 검출한다.
f: 카르만 스트리트의 출력 주파수 St : 상관계수 ( 스트로우홀 넘버로 불리어짐 )
v= 유속 d: 외경 f=St *v/d
3. 기술적 사양
* 컴팩트한 설계, 구동부 없음, 장기간 운전 , 장기간 안정도
* 동일센서에 의한 리퀴드, 가스, 스팀 측정
* 디스플레이 : 순간 유량, 압력, 릴리프밸브 On/Off 상태
* 동작 압력 : 1.6 ~ 2.5 mPa
* 전원공급기 : 24 VDC Adaptor, 220 VAC 60 Hz, Battery (optional)
* 측정가능 유체 : 소방용수(물) , 리퀴드 , 가스, 스팀
* 정확도 : ± 1.0 % FS
* 출력 : 디지털 통신 Modbus 485 RTU, TCP/IP
* 데이터 로거 소프트웨어
* 측정데이터 프린터 기능 (옵션)
///////////////////////////////////////////////////////////////////////////////////// |
|
 |
CATALOG-VORTEX FLOW METER_MVSF119-KR-0205.pdf |
|
|
| |
 |
|
| |
|
| |
|
